ArbAffertus 56

Questo arbalete rappresenta l'evoluzione tecnica dei miei lavori precedenti. Solo apparentemente più complesso dei tradizionali arbaleti risulta, invece, di facile manovrabilità e grande affidabilità grazie a tutta una serie di piccoli accorgimenti "tecnici".

Read MoreArbaffertus _56_06

E' un arbalete di piccole dimensioni, un 56, destinato alla pesca nel torbido e alle mie rare puntate in tana. Più che altro è il fucile da portare dietro in alternativa al mio preferito ( dal 75 in su ).

E' costituito da due blocchi di mogano ( uno per l'impugnatura ed uno per il fusto), assemblati insieme con un incastro che garantisce robustezza a tutto il sistema e contemporaneamente facilita il posizionamento del meccanismo di sgancio autocostruito.

Quest'ultimo è stato lievemente modificato ( solo il grilletto ) rispetto al mio progetto originale, al fine di garantire una maggiore anatomicità del fucile destinato ad un tipo di pesca diversa rispetto a quelle che pratico di solito.

Nelle foto che seguiranno non considerate l'asta con cui è presentato il fucile che è più lunga di quella che dovrà essere montata sul fucile e che al momento delle foto non avevo a disposizione

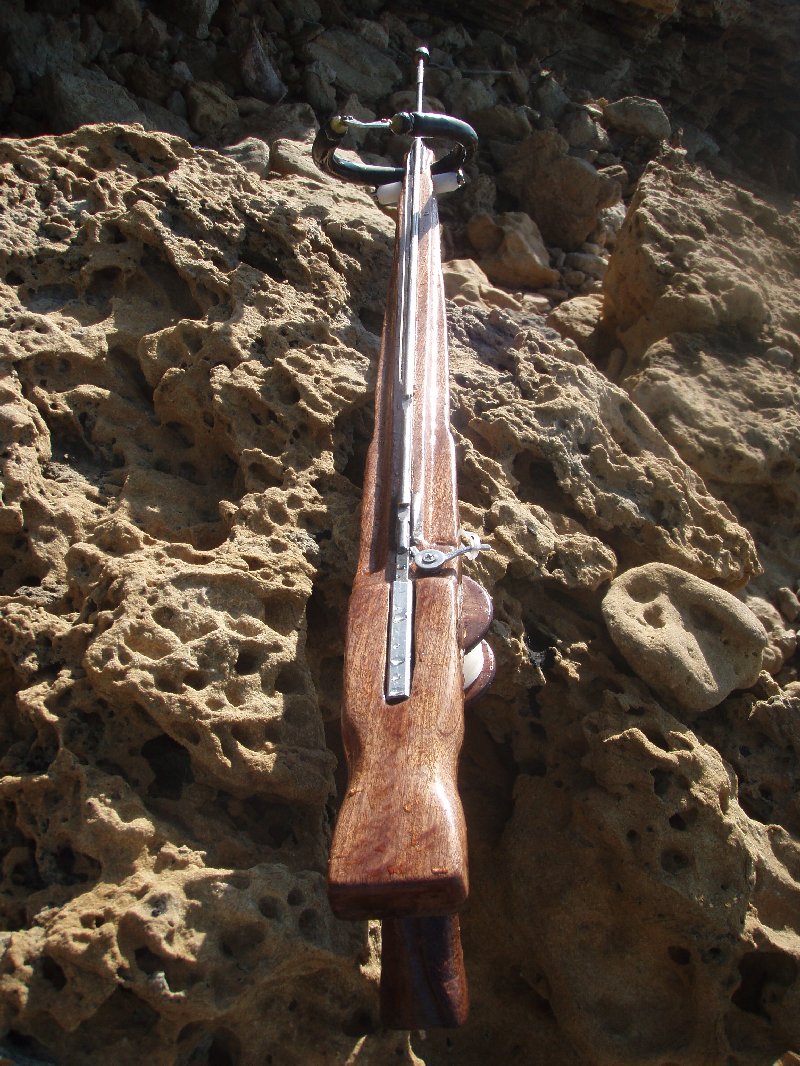

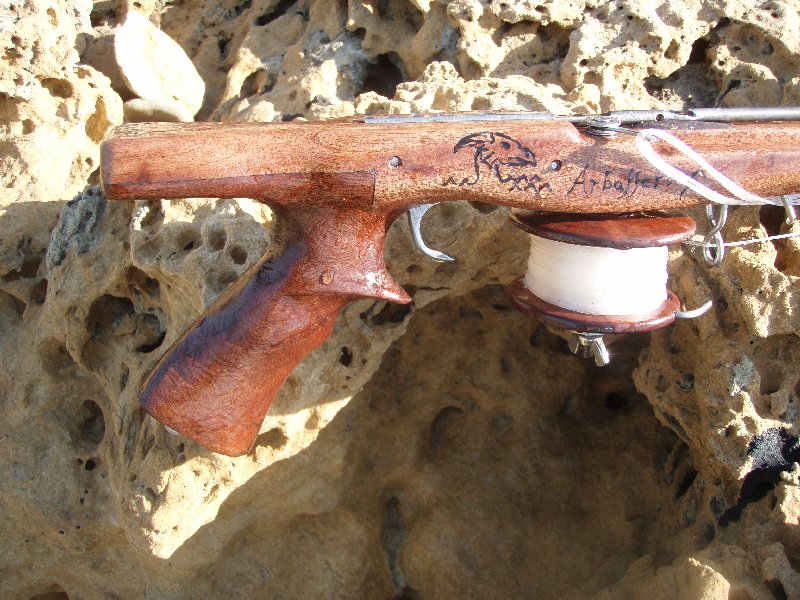

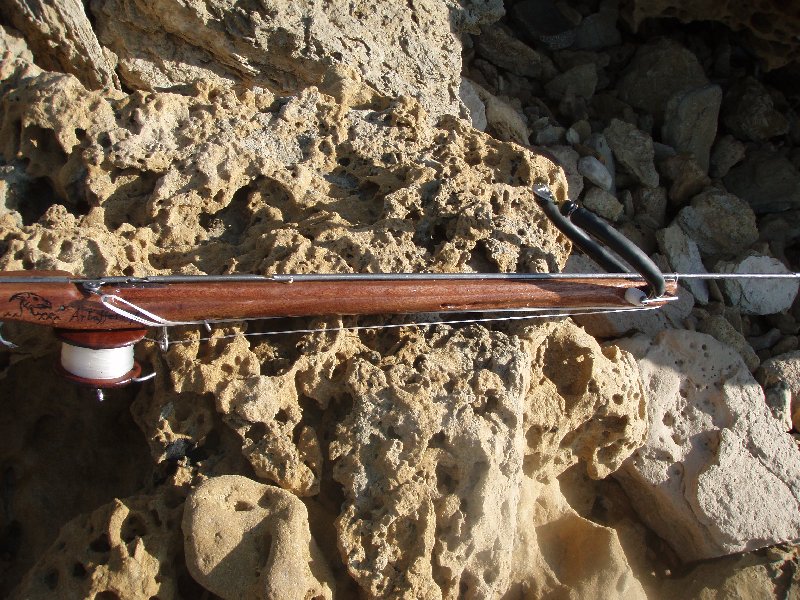

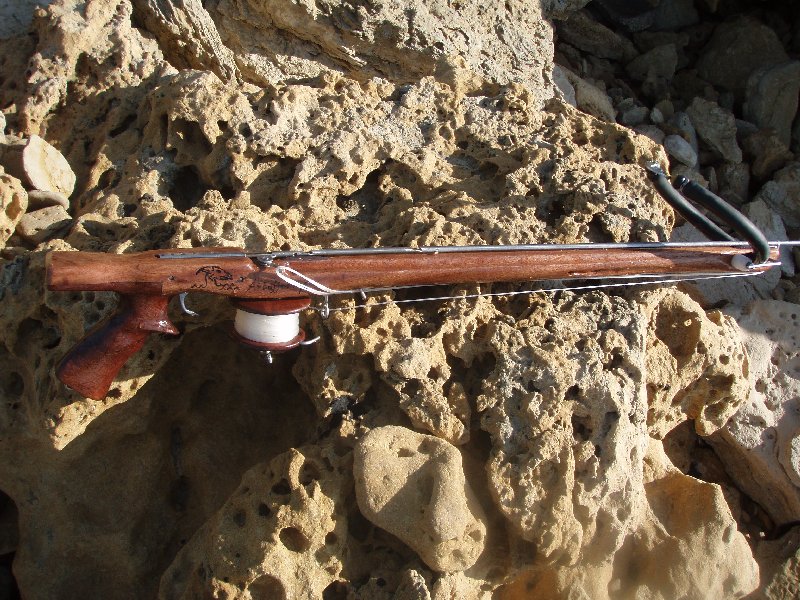

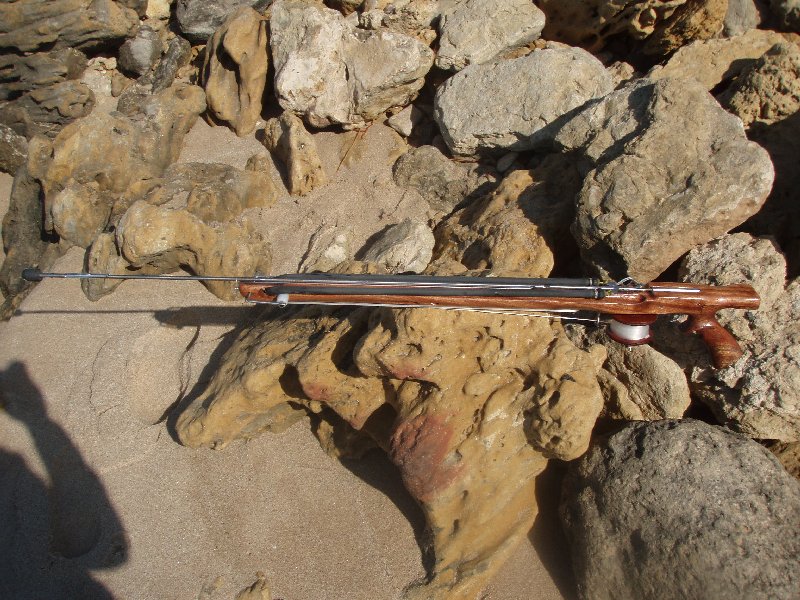

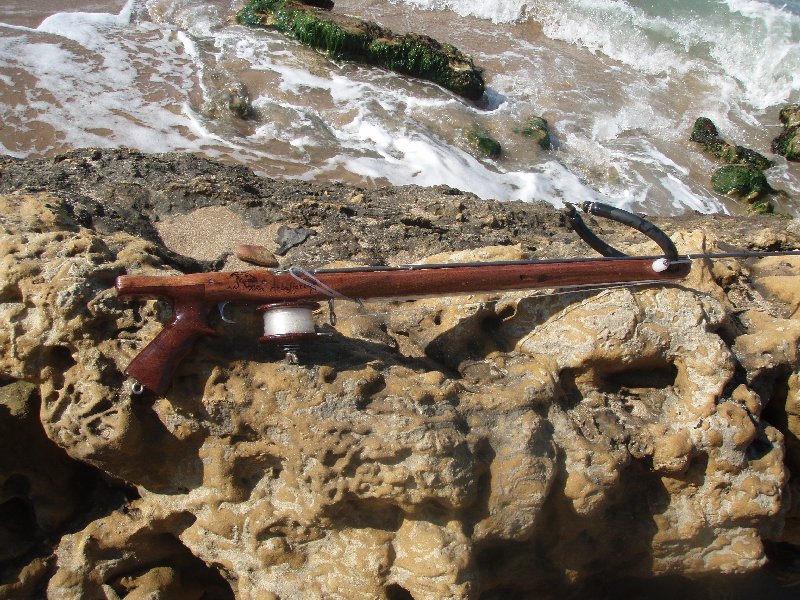

Visione d'insieme dell'arbalete


Arbaffertus 56_03

Arbaffertus _56_06

"Arbaffertus

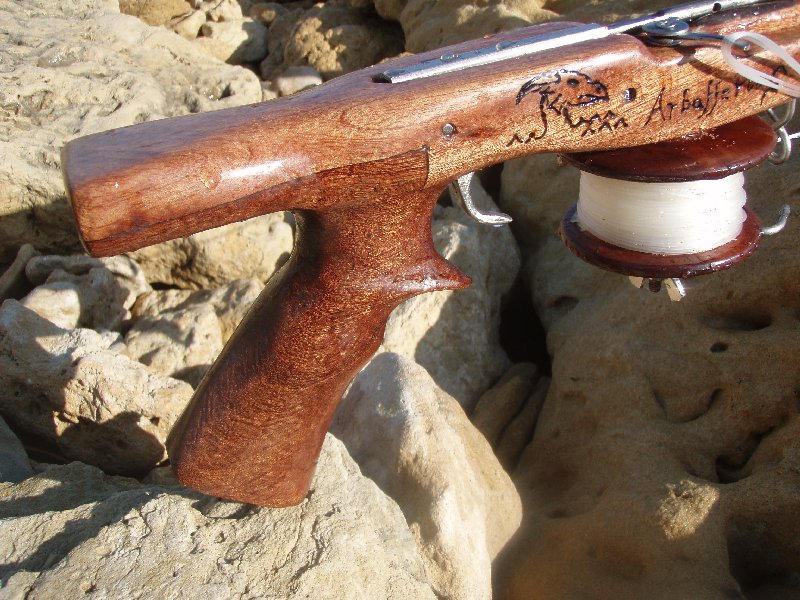

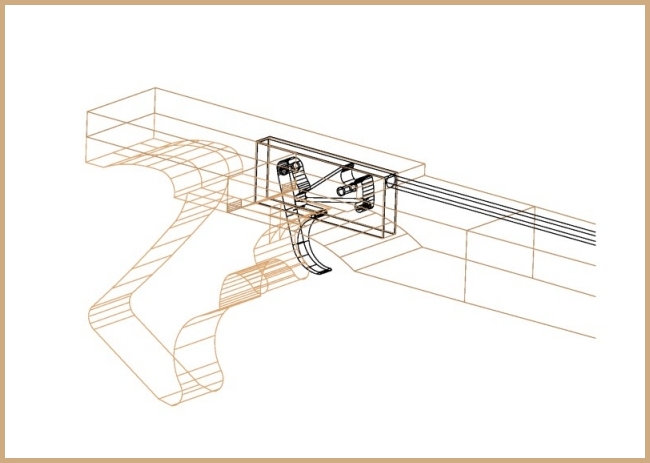

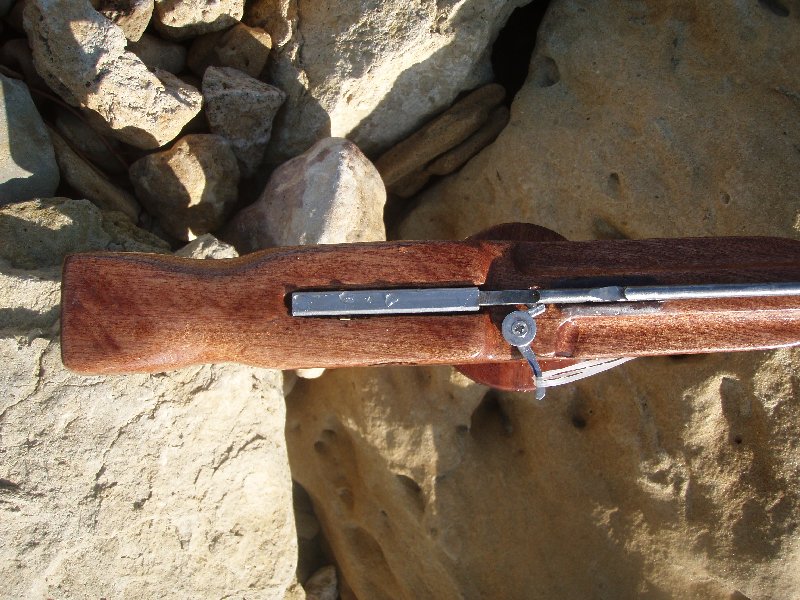

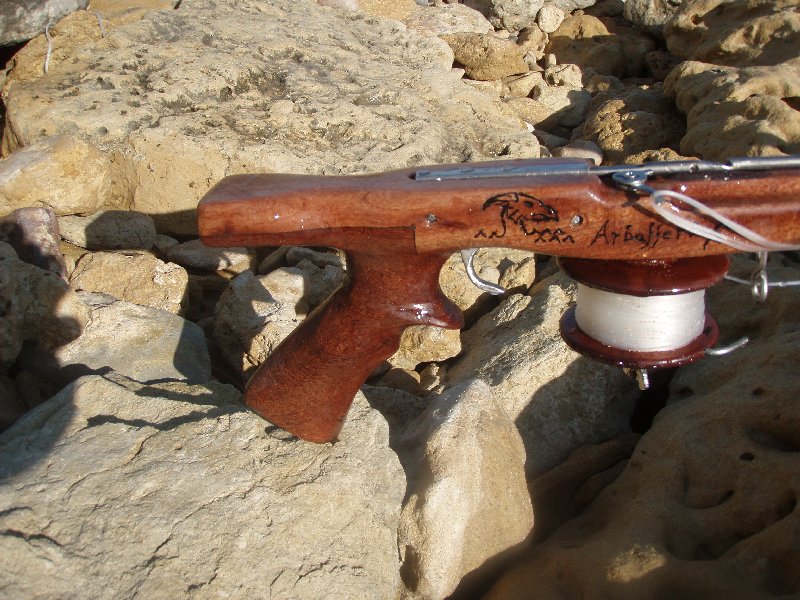

Sistema di assemblaggio impugnatura/fusto/meccanismo

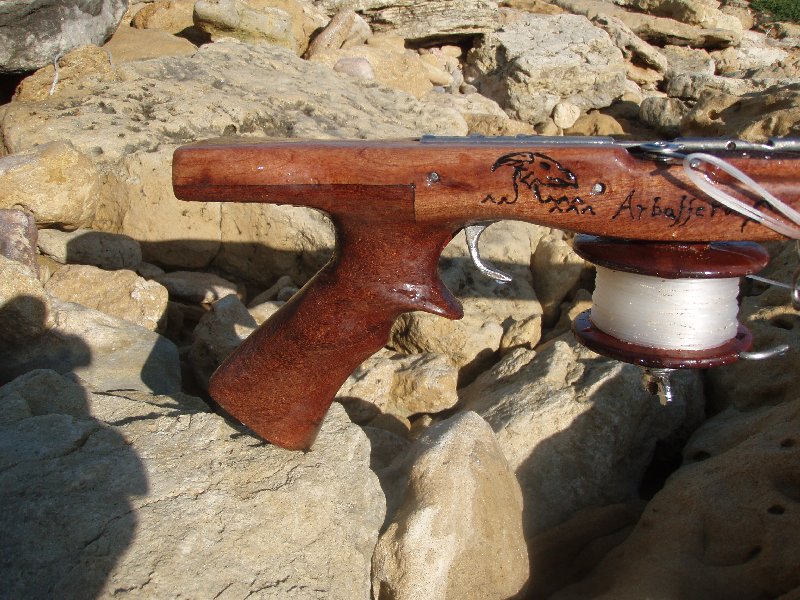

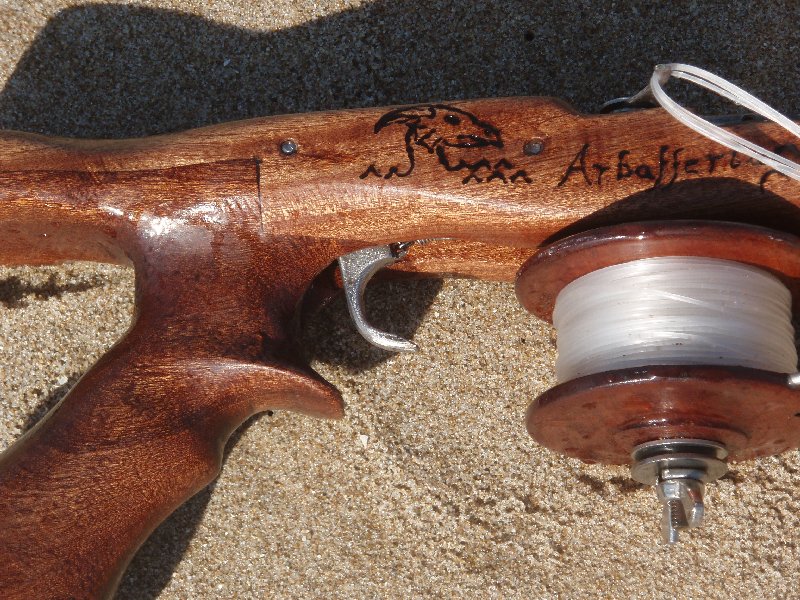

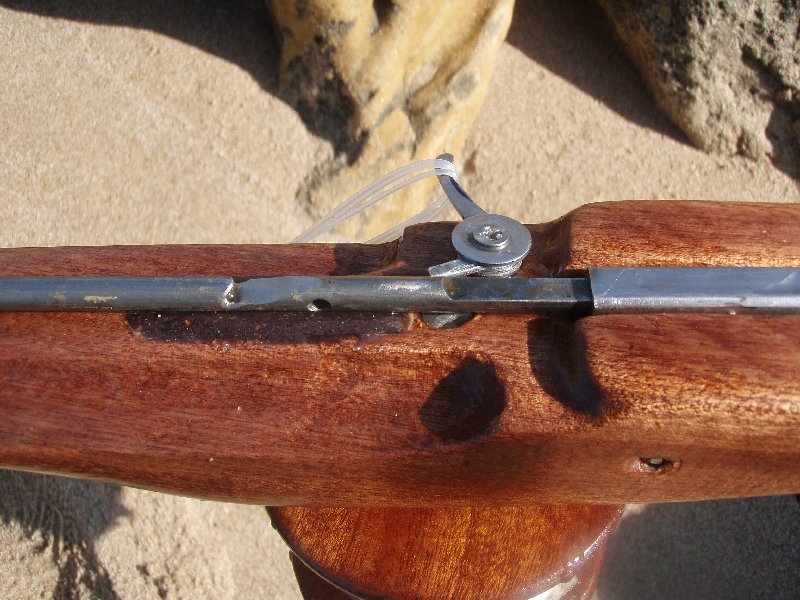

Il grilletto del meccanismo di sgancio è posizionato e modellato in maniera da avere una salda presa a tutto vantaggio del controllo dell'arbalete

Arbaffertus 56_01

Arbaffertus 56_04Arbaffertus 56_07

Arbaffertus 56_46

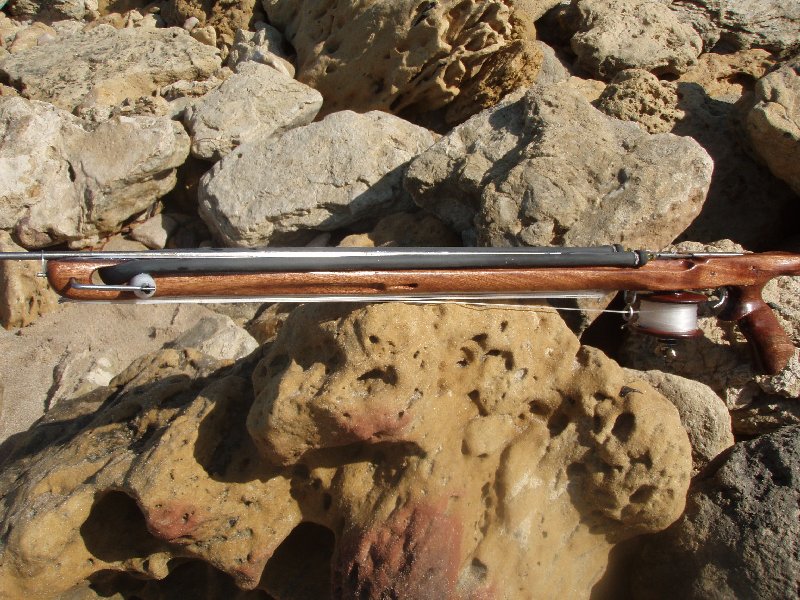

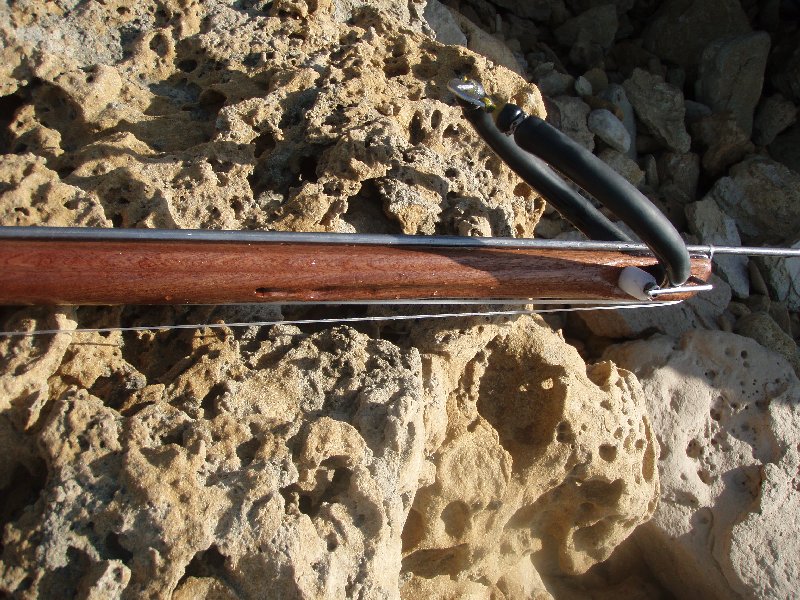

Guidasta

Il guida-asta è limitato solo ai 5 cm in testata e ai 4 cm vicino al codolo. Il resto del fusto ne è sprovvisto.

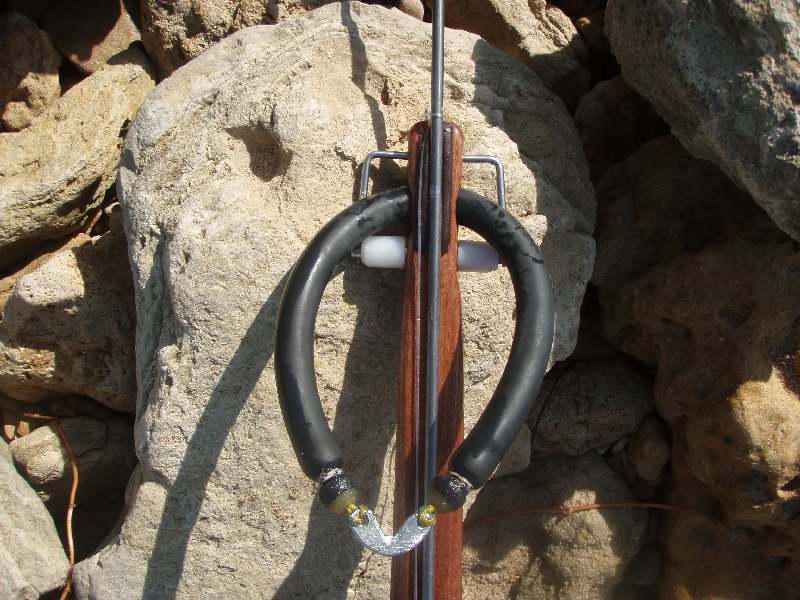

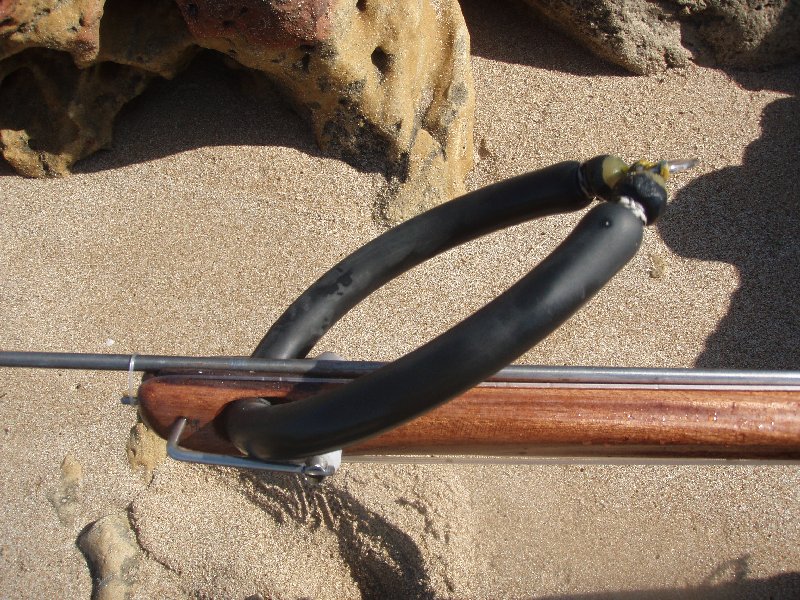

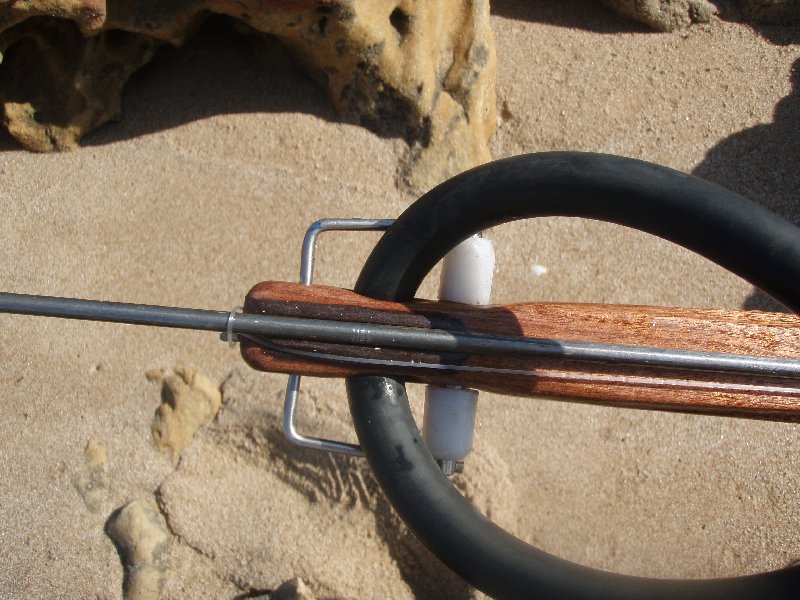

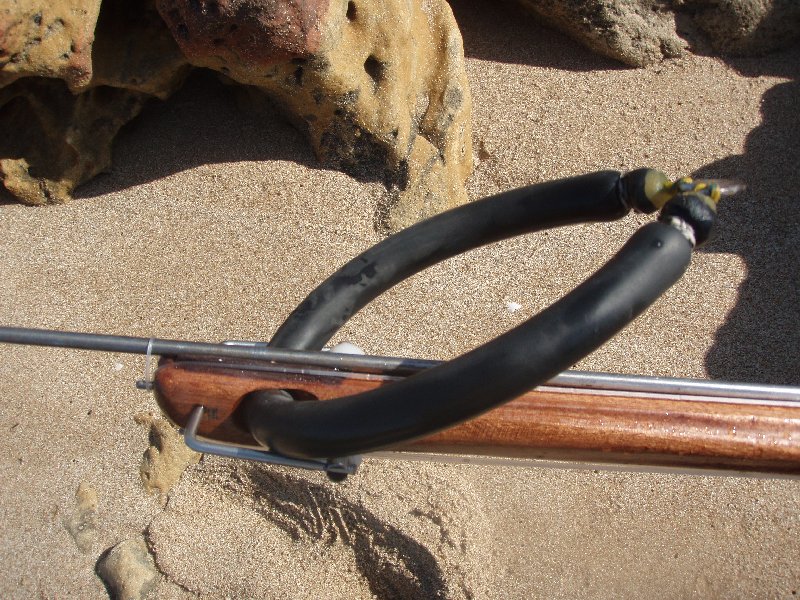

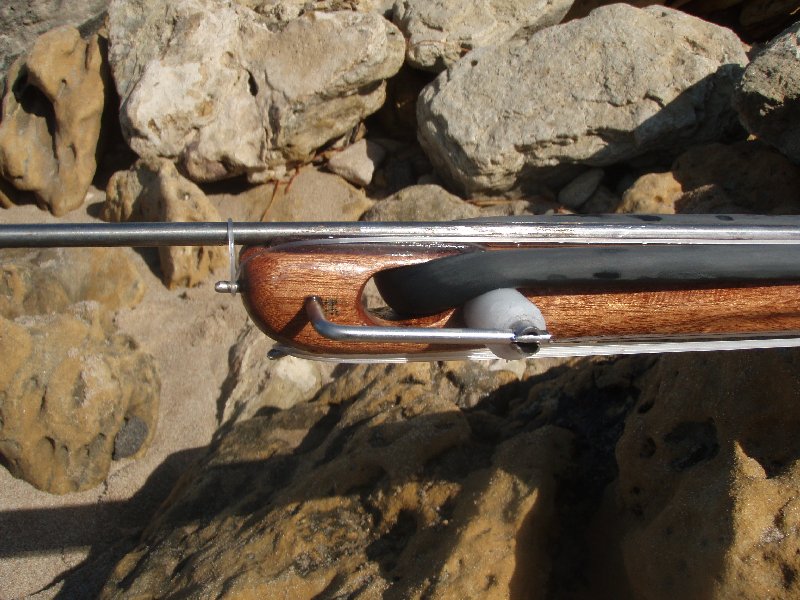

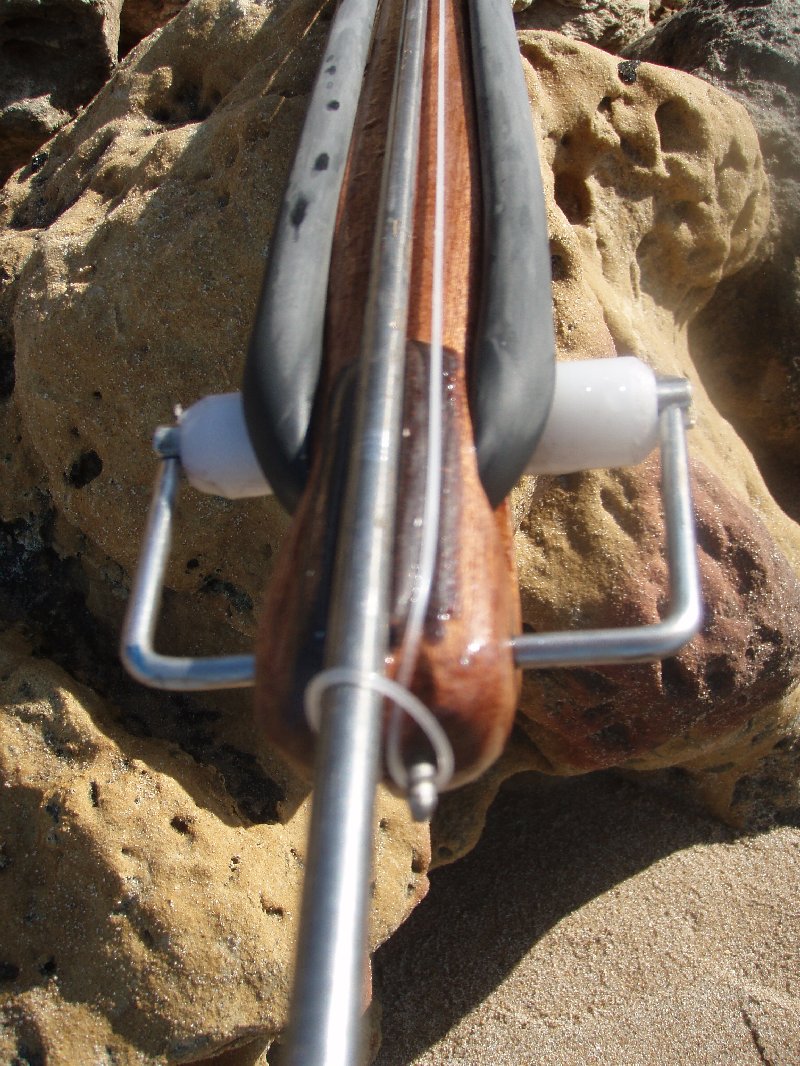

Sistema di sollevamento degli elastici

Questo sistema consente di allineare ( e rendere paralleli) gli elastici all'asta riducendo le dispersioni di energia. In associazione all'arbaogiva determinano una perfetta linea di mira

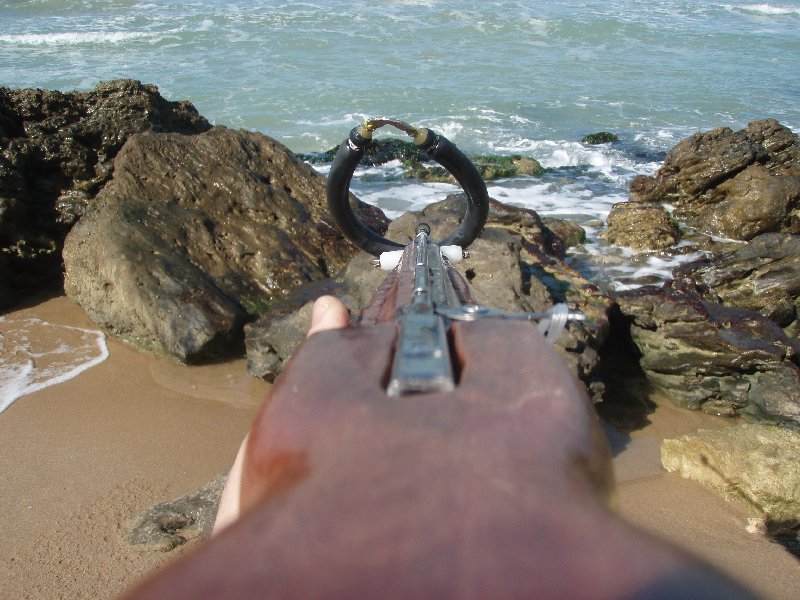

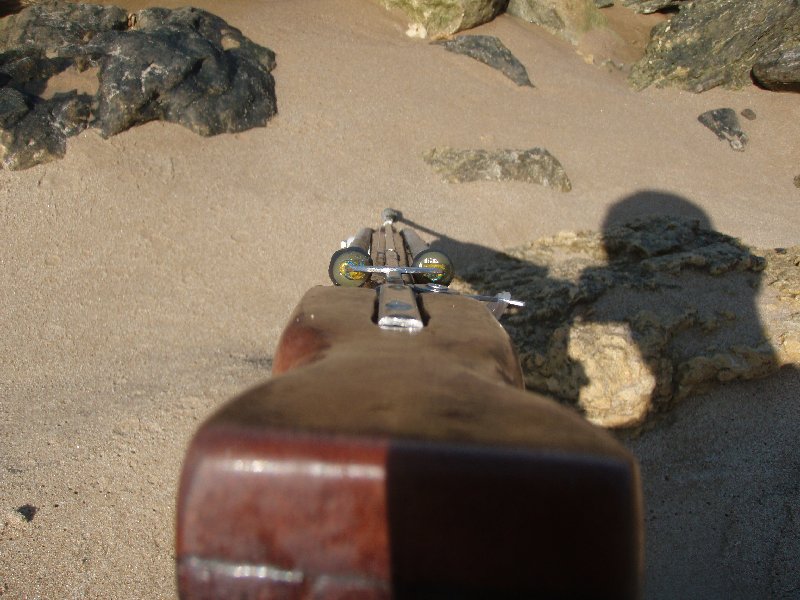

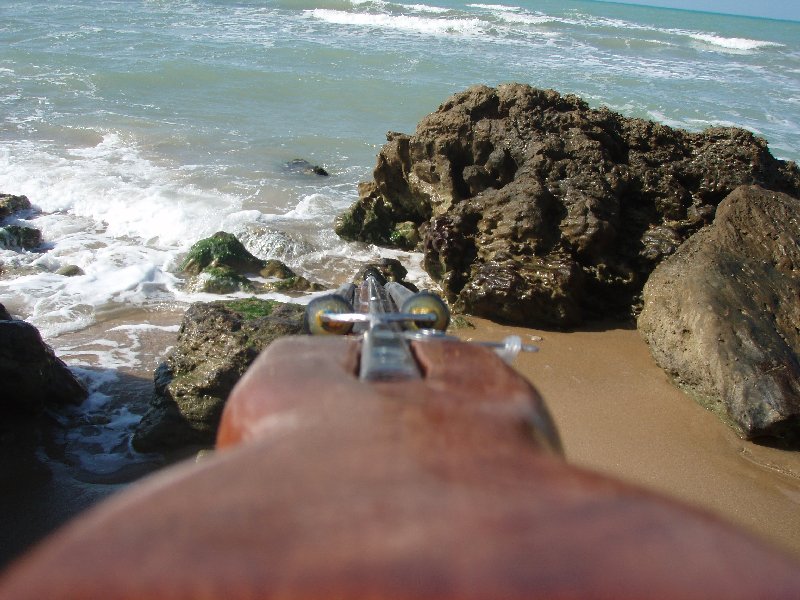

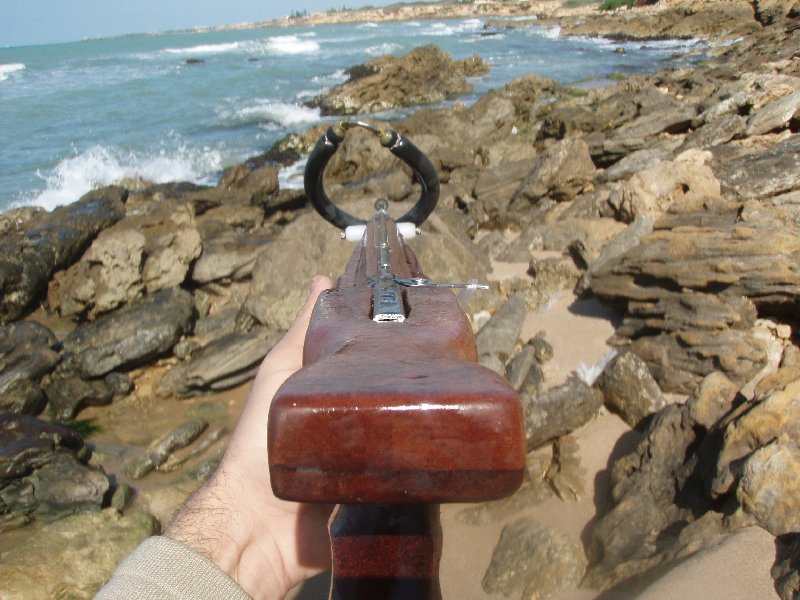

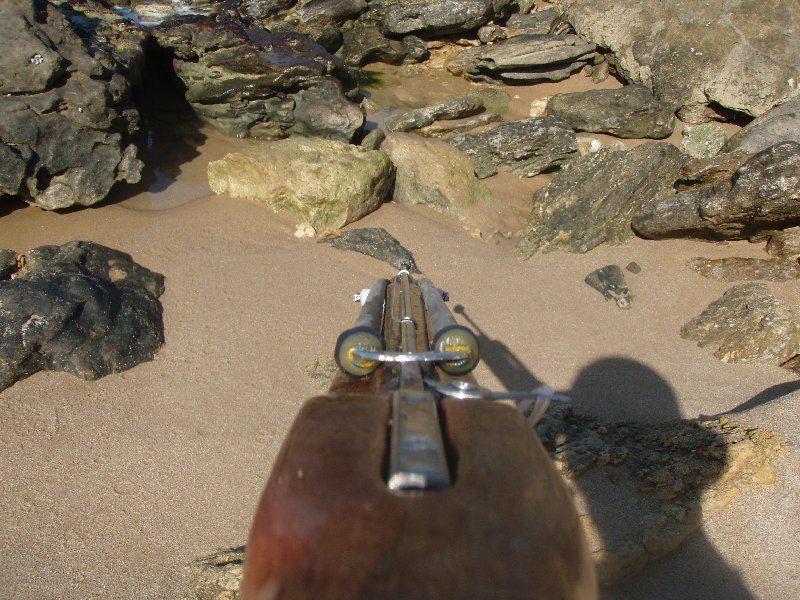

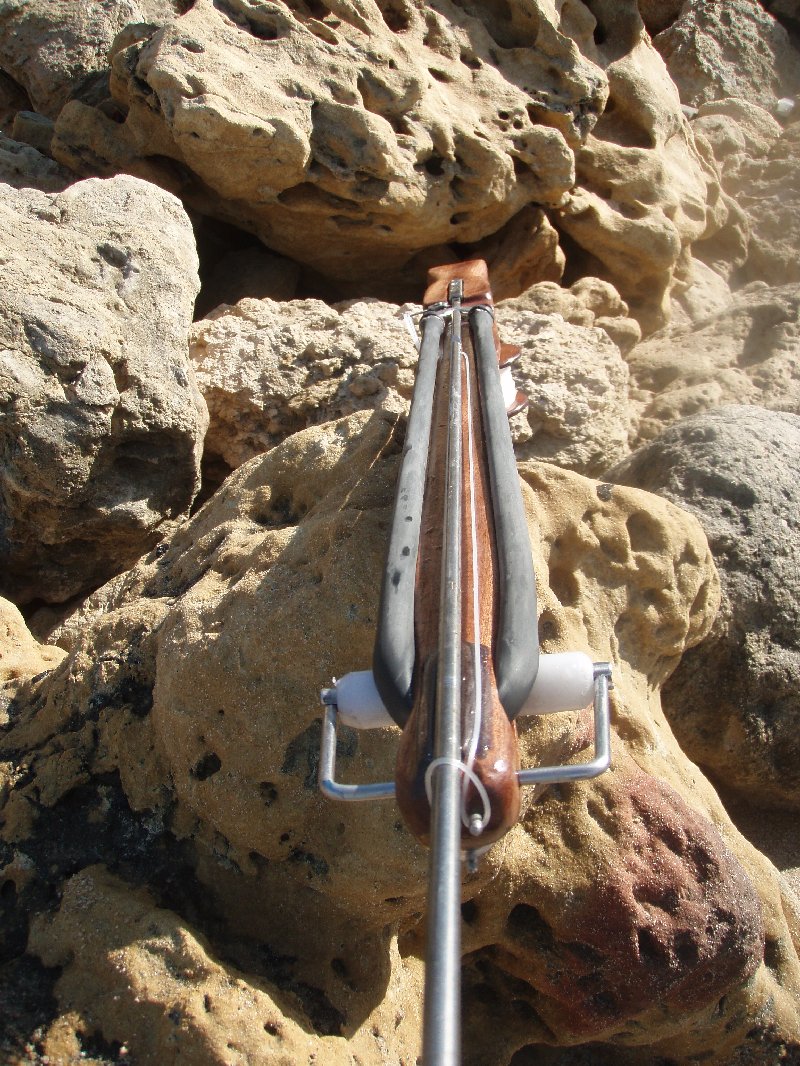

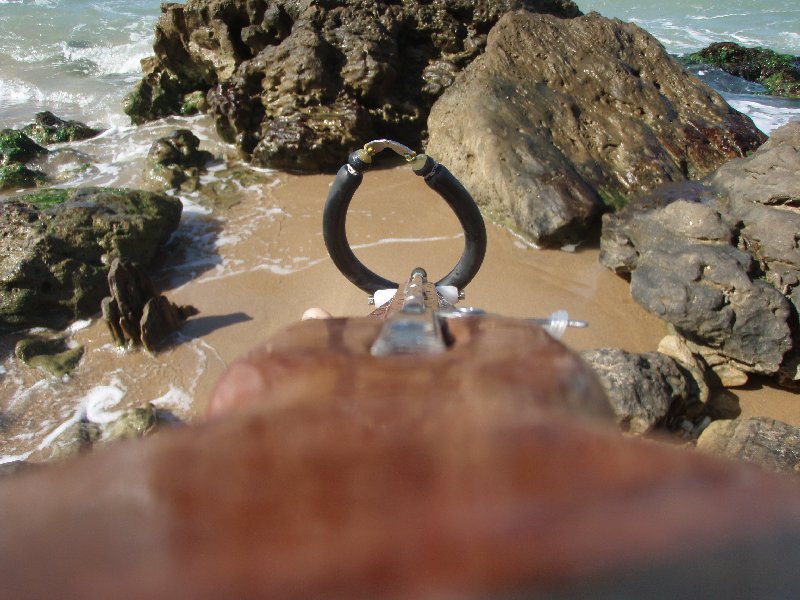

Linea di mira

Arbaffertus 56_19

Arbaffertus 56_28

Arbaffertus 56_22

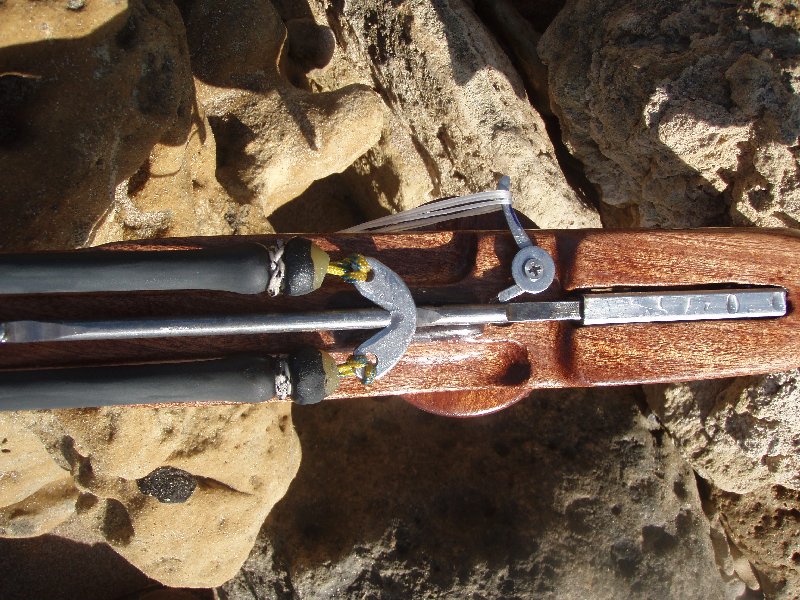

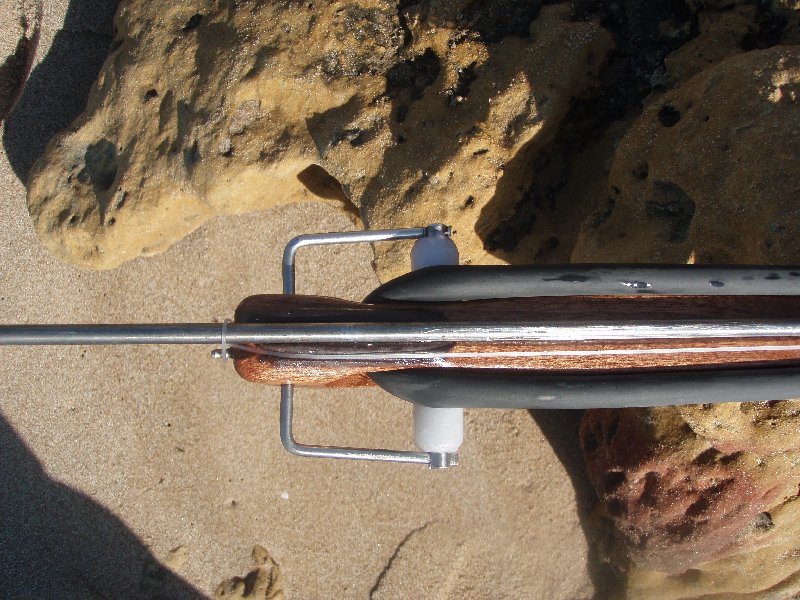

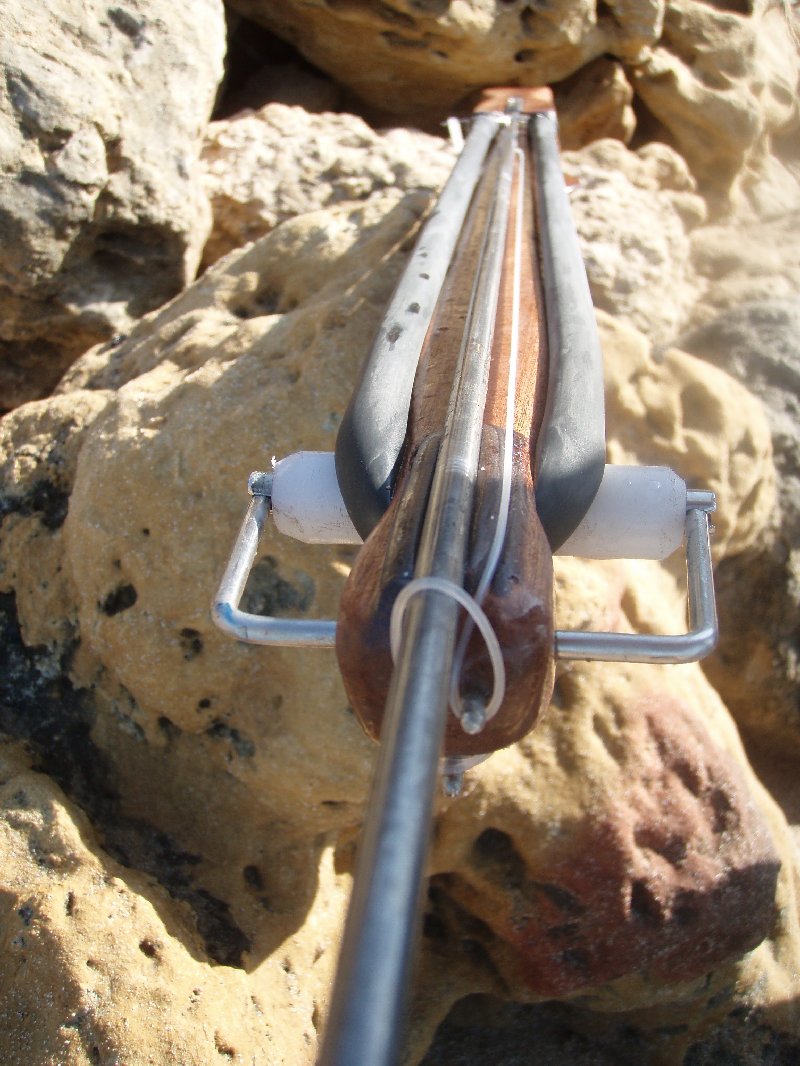

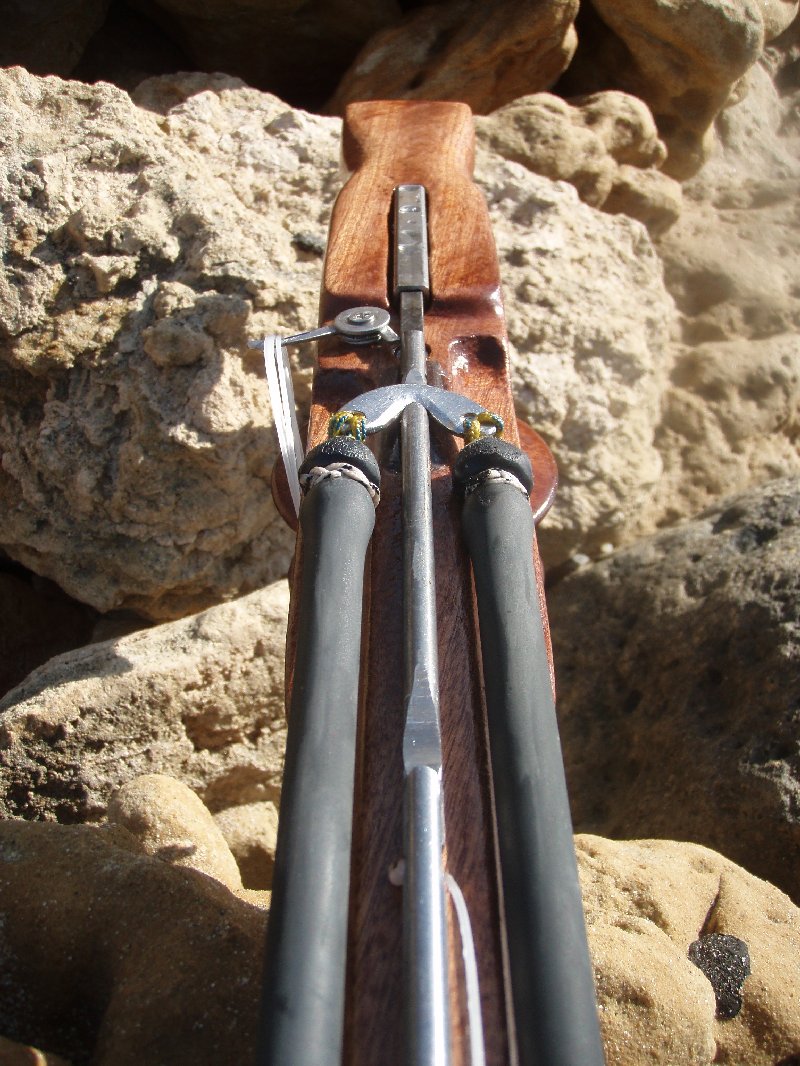

Arbaogiva - Sganciasagola

Arbaffertus 56_26Arbaffertus 56_35

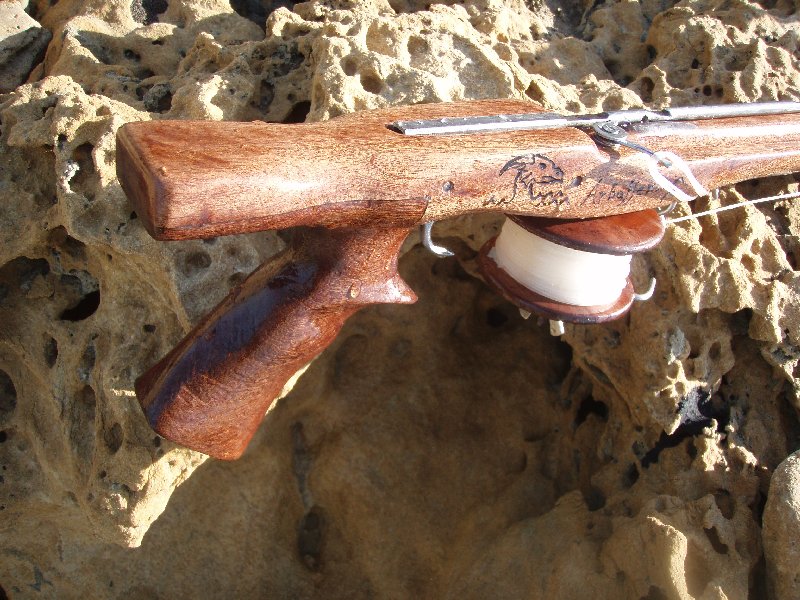

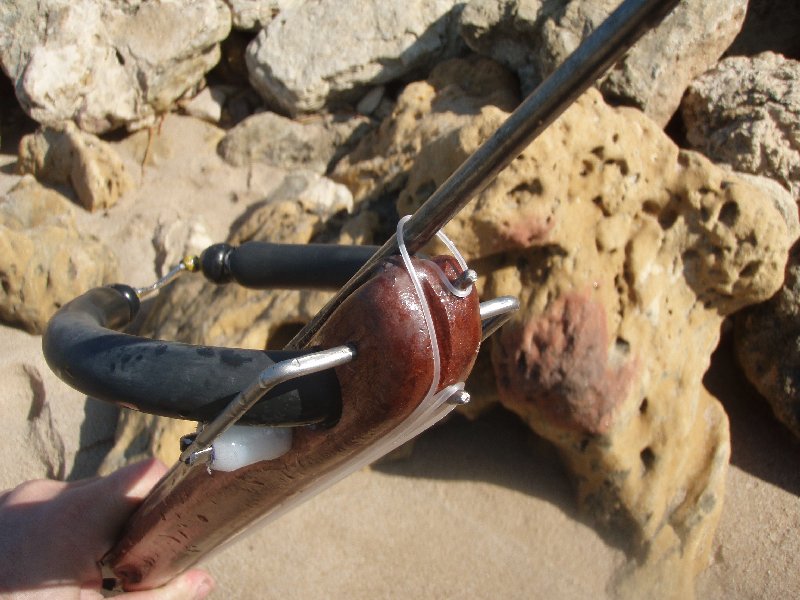

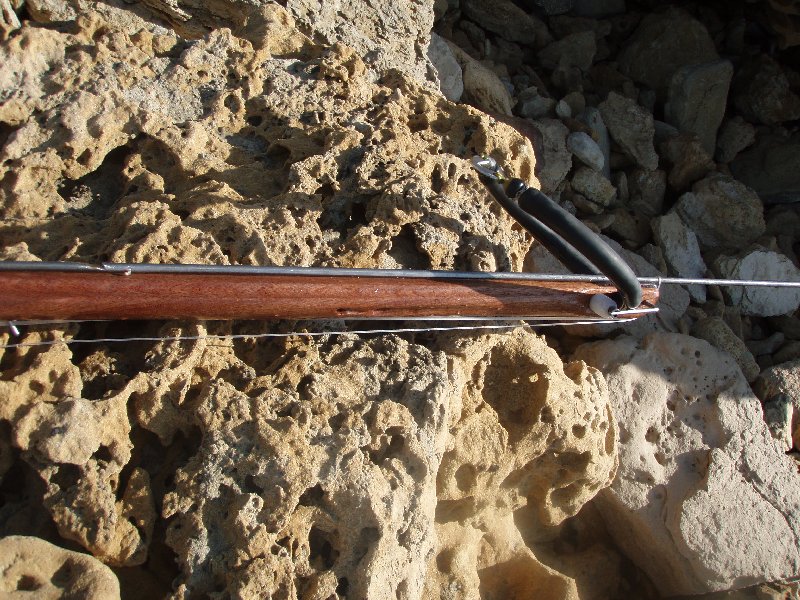

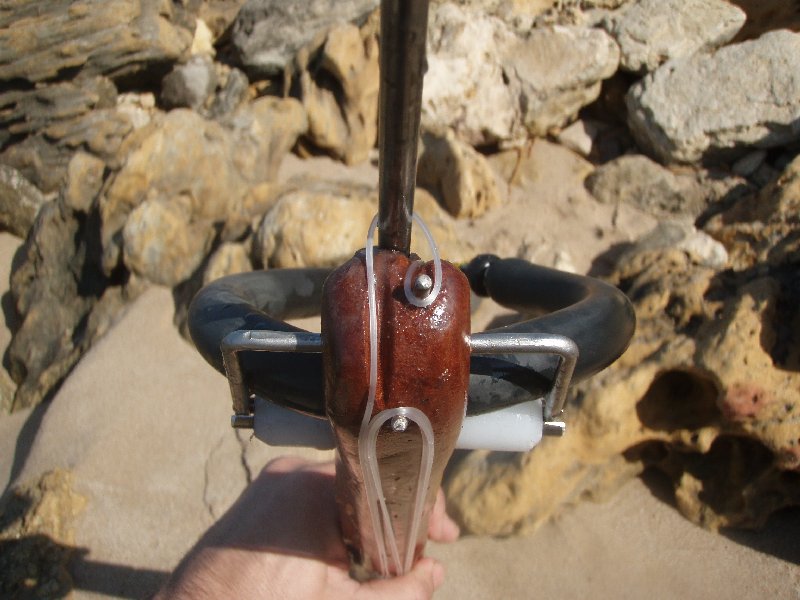

Passaggio della sagola sotto il fusto

Altro piccolo dettaglio che consente di eliminare l'influenza della sagola dalla linea di mira.

Il passaggio è realizzato con un piccolo perno ad inclinazione anteriore di circa 60° posto sulla faccia inferiore del fusto.

Arbaffertus 56_47Arbaffertus 56_34

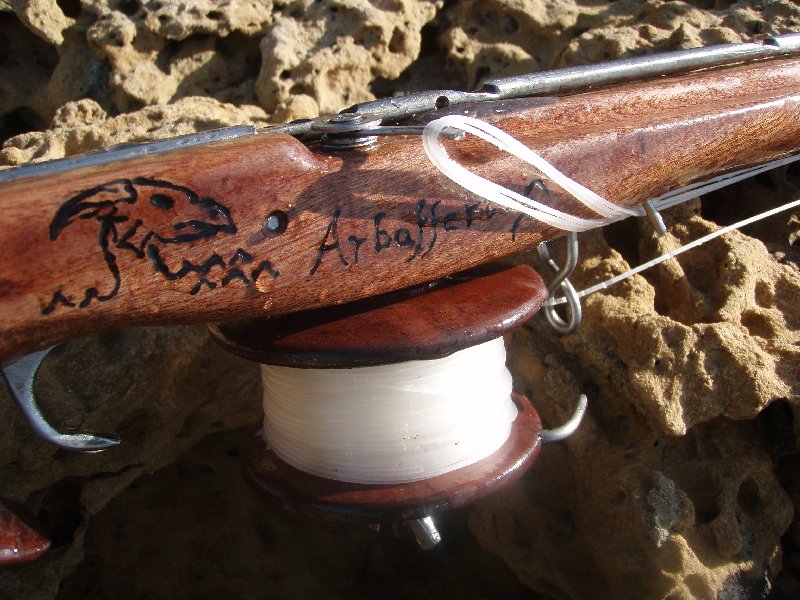

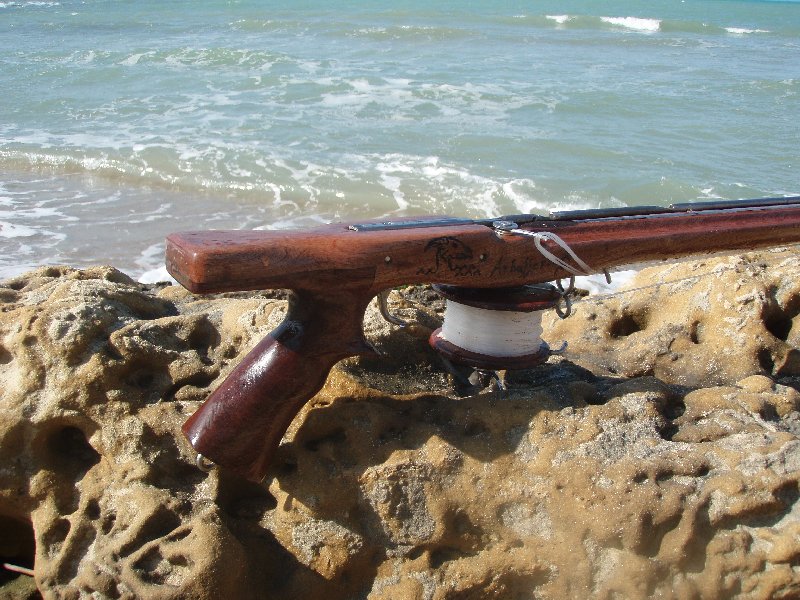

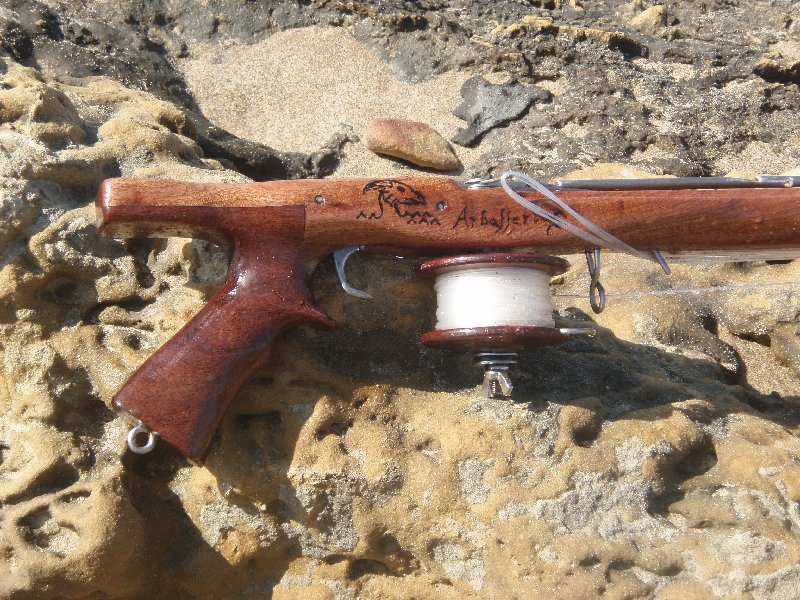

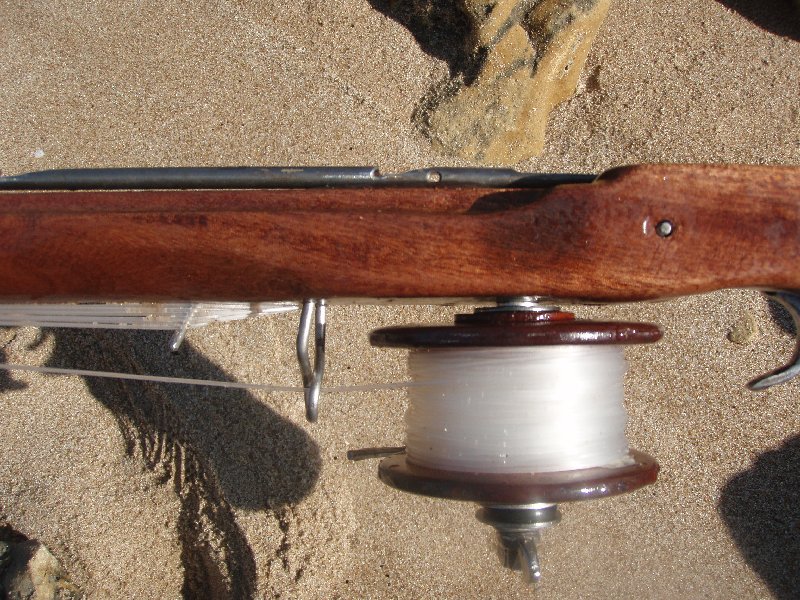

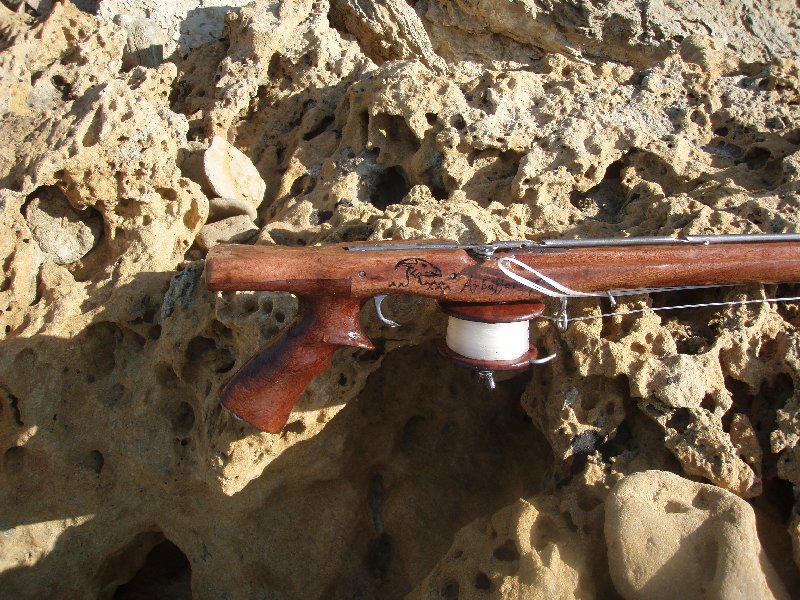

Mulinello autocostruito al tornio

Il mulinello è autocostruito secondo il mio schema e provvisto di un occhiello integrato nel fusto per il passaggio della sagola e con funzioni antiparrucca.

Arbaffertus 56_11

Infine un bel "drago cattivo sorgente dal mare"

Arbaffertus 56_46

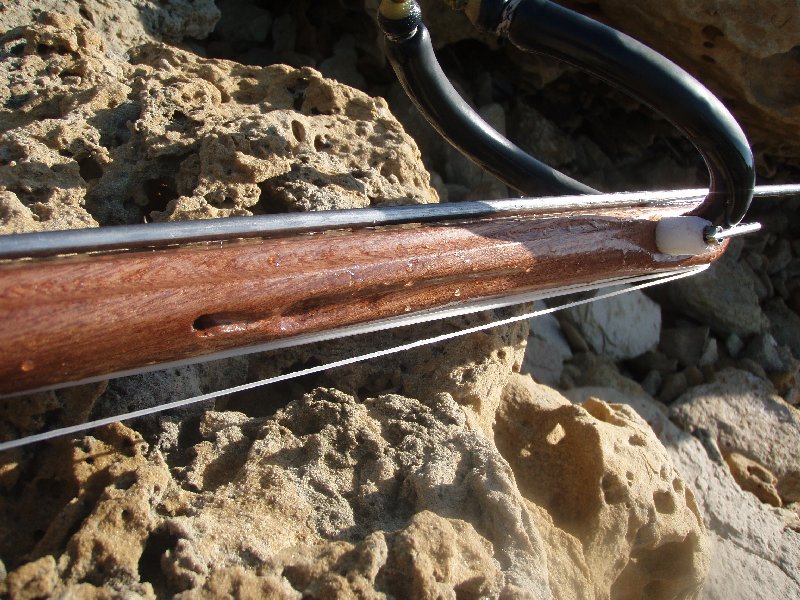

Dulcis in fundo ........ predisposizione per conversione in roller-gun

Arbaffertus 56_37
